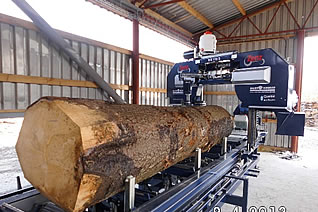

Horizontální kmenové pásové pily

Pásová pila Wimmer od firmy ZENZ je navržena pro profesionální použití. Konstrukce vychází z dlouholeté praxe v pořezu ve mzdě a neustálým vývojem aplikovaný v praxi. Našimi zákazníky jsou pilařské provozy, které využívají tuto pilu jako hlavní nebo doplňkový pořezový stroj při zpracování převážně přesílených jehličnatých nebo listnatých kulatinových výřezů. Jsou to výrobci stavebního, truhlářského a obalového řeziva, dále výrobci nábytku a masívních podlah. V posledních letech vyvíjíme pilařské technologie podle přání a požadavků zákazníka.

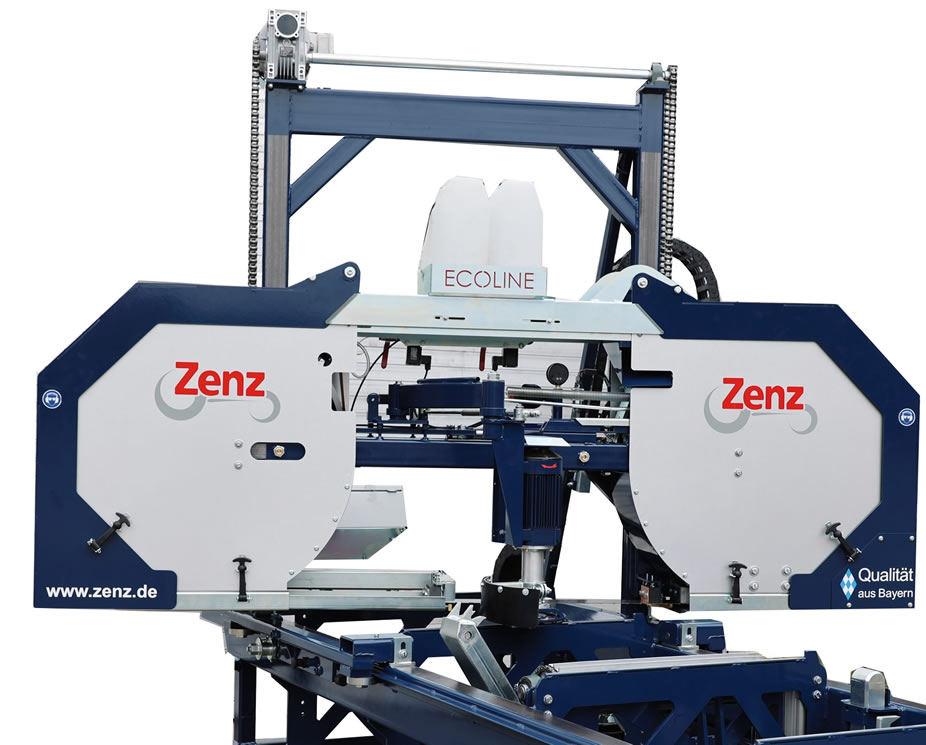

Model Ecoline

Tato pila byla vyvinuta na základě modelu BN 110, který se osvědčil již po desetiletí a ve stovkách případů.

Základní rám

Základní rám nosníkové konstrukce a je dimenzován pro zatížení silnými a těžkými kmeny. Podélná dráha je spojena příčnými nosníky, které zajišťují velkou stabilitu. Protože všechny příčné nosníky jsou identické, je možné na ně osadit upínací desky a válce pro posuv kmene.

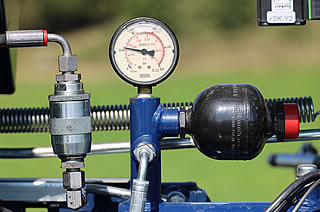

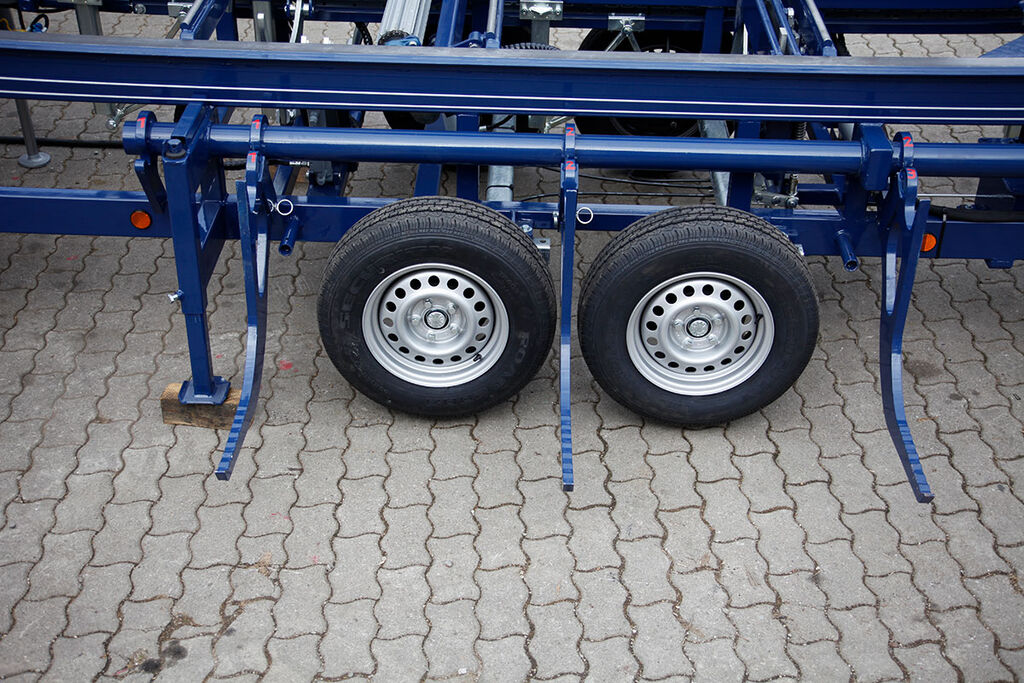

Hydraulika

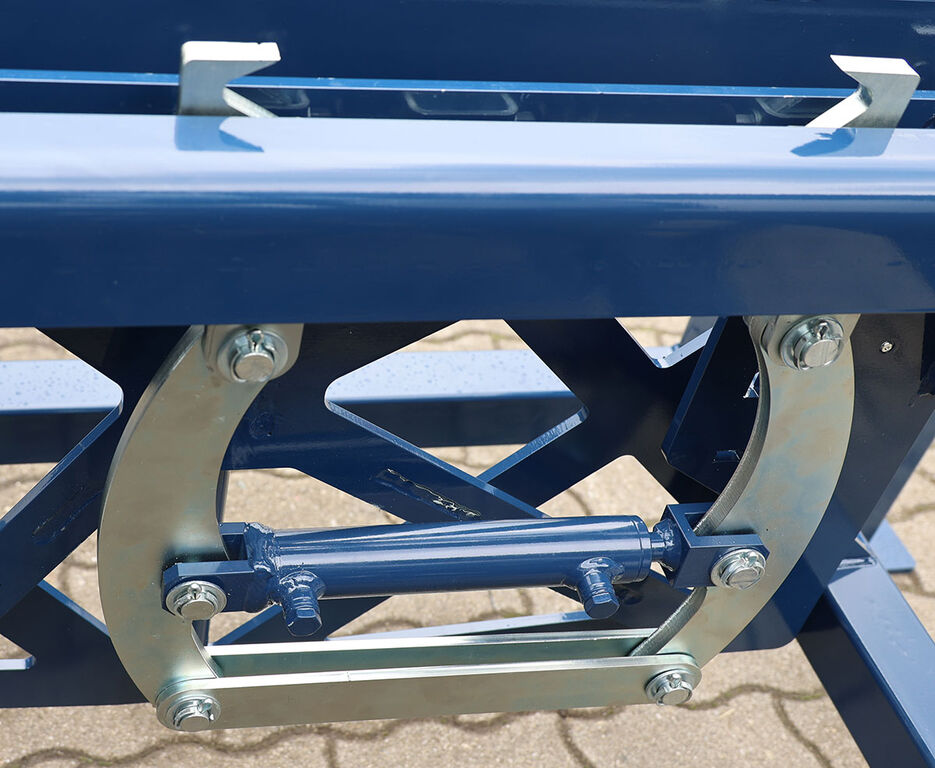

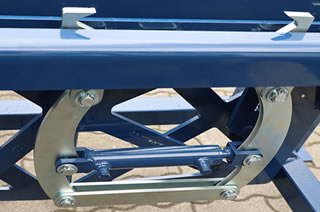

Otáčení kmene je identické s modelem BN 110. Standardní výbavou je obraceč kmene ve tvaru půlměsíce, který umožňuje snadné otáčení i krátkých kmenů.

Vertikální zarážky jsou identické z hlediska uložení a možností výškového nastavení. Dodatečná zarážka s ručním nastavením umožňuje řezat výřezy od délky 90 cm.

Upínacími háky jsou stahovány pomocí speciálně vyvinutého vedení, což zajišťuje přesný a pravoúhlý pohyb. Upínací háky jsou zasunovatelné a lze je bez nářadí přestavit na úroveň 30, 45 nebo 60 mm. Také jsou pro k dispozici tři pozice upínacích háků s možností rozšíření pracovního rozsahu 85–665 mm.

Hlava pily

Stejně jako u BN 110 instalujeme ocelolitinová kola o průměru 850 mm s velkorozměrnými kuželovými ložisky. Mazání ložisek je v bezúdržbové olejové lázni. Osazení pásnicových kol je v H nosníkovém rámu, který zajišťuje paralelní vedení. Ochranné kryty lze otevřít nahoru na obou stranách pro rychlou výměnu pilového pásu.

Měděné stěrky jsou osazeny tak, že piliny okamžitě odvádí mimo kapotáž a nespadnou na pilový pás. Velkoryse navržené filcové desky udržují ocelolitinové kolo čisté a rovnoměrně rozvádějí mazivo. Všechny měděné stěrky a filcové podložky fungují gravitačně bez nutnosti pružinového přítlaku.

Vodítko pásu

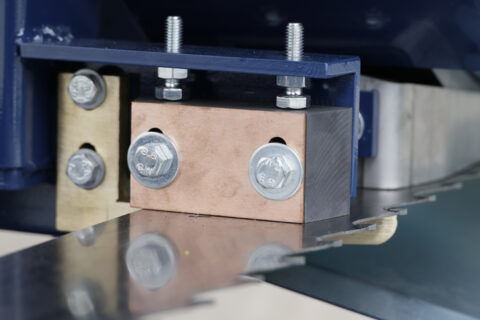

Dvě nastavitelná vodítka Chaco přesně vedou pilový pás. Materiál vodítek je velmi odolný proti otěru a úspěšně se používá desítky let na velkých svislých pásových pilách. Samotné vodítko je velmi stabilní a přivařené k rameni vodítka pásu, nikoli přišroubované. Tím se zabrání jeho posunutí v důsledku nesprávné obsluhy.

Ovládání hlavy pily

Pomocí joysticku pilový agregát ovládáme ve čtyřech směrech (vpřed-vzad-nahoru-dolů) jednou rukou. Plynulý posuv pásové pily je pomocí frekvenčního měniče. To umožňuje velmi jemné ovládání rychlosti posuvu.

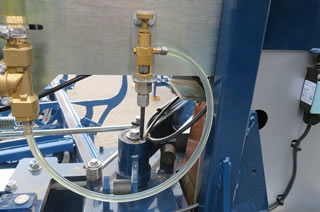

Mazání

Mazání ocelolitinových kol se při spuštění hlavního motoru automaticky spíná  pomocí magnetického ventilu a mazivo lze jej přesně dávkovat pomocí ventilu.

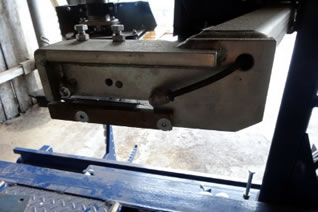

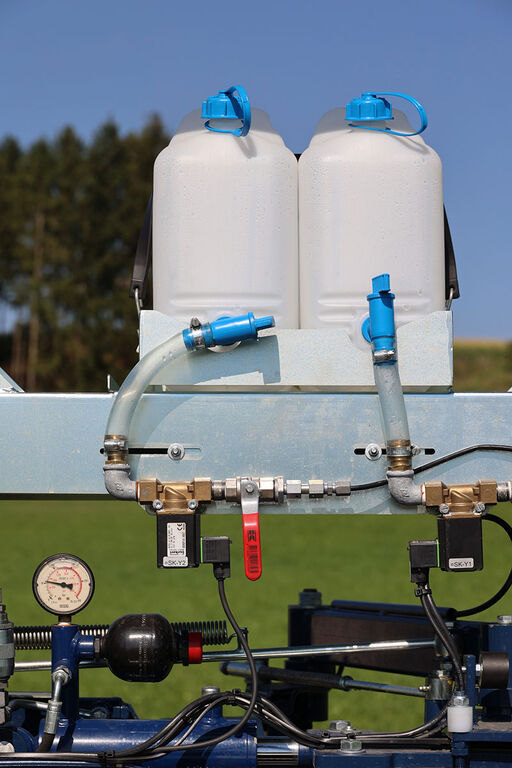

Ostřik pásu

Při řezání pryskyřičnatých jehličnatých a listnatých dřevin používáme ostřik pásu. Zajistíme tím čistý pilový pás. Dávkování je pomocí ventilu.

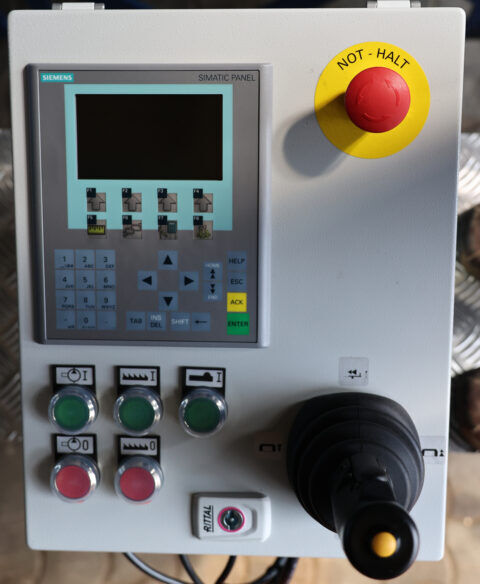

Nastavení polohy – sériově

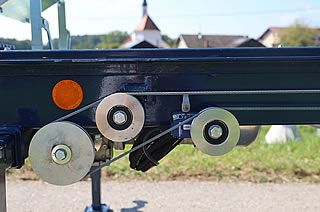

Polohovací řízení je instalováno standardně a slouží k nastavení požadované tloušťky řezu. To funguje rychleji a přesněji než ruční polohování hlavy pily.

Model BN110

BN110 je základní a zároveň nejrozšířenější model. Tato všestranná pila byla poprvé uvedena do provozu v roce 1996 a výrobně prochází neustálým vývojem a zlepšováním. Dá se říci, že tato pila se nezrodila v počítači, nýbrž v praxi. V konstrukci byl kladen důraz na stabilitu, dlouhou životnost, komfort obsluhy a přesnost řezu.  Tato pila sloužila i jako základ ve vývoji ostatních modelů.

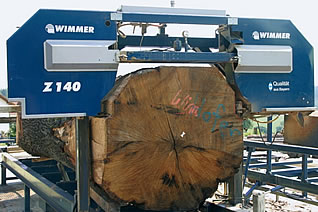

Model Z140S

Tato pila byla speciálně vyvinuta pro pilařské provozy, jehož hlavní pořezový stroj je katr nebo kotoučový agregát s nemožností pořezu přesílené kulatiny. Pila s prořezem do průměru 140 mm je ideálním doplňkem těchto provozů.

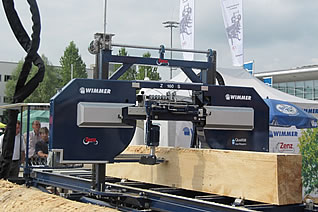

Model Z160S

S průměrem vodících kladek 1000 mm a šířkou pilového pásu 130 mm zajistí pořez přesílené kulatiny. Průchod 140 x 160 cm a řezné šířce 130 cm mluví za vše. Také řezná výška 530 mm (mezi pilovým pásem a středovým nosníkem) umožňuje splnit speciální požadavky při pořezu.

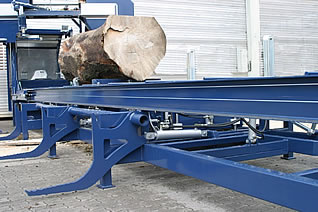

1. Nosný rám

Nosný rám je vyroben svařováním z masívních ocelových profilů a dimenzován pro průměr kmene do 110 cm. Délka rámu je vyráběna na zakázku a odpovídá příslušné řezné délce. Součástí rámu jsou podpěrné nohy, které zajišťují stabilní ustavení a vysokou nosnost rámu. V rámu jsou zabudovány hydraulické komponenty, které významně urychlují práci při manipulaci s kmenem před pořezem. Rám pro mobilní verzi je osazen dvouosou nápravou a přípojnou ojí.

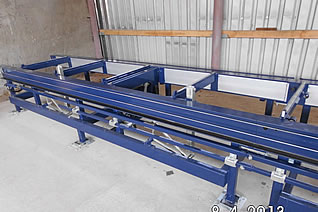

2. Prodloužení nosného rámu

Rám pro řeznou délku do 9 m je jednodílný, řezné délky 10 – 15 m jsou řešeny prodlužovacím rámem. U mobilního provedení je řezná délka do max. 16 m.

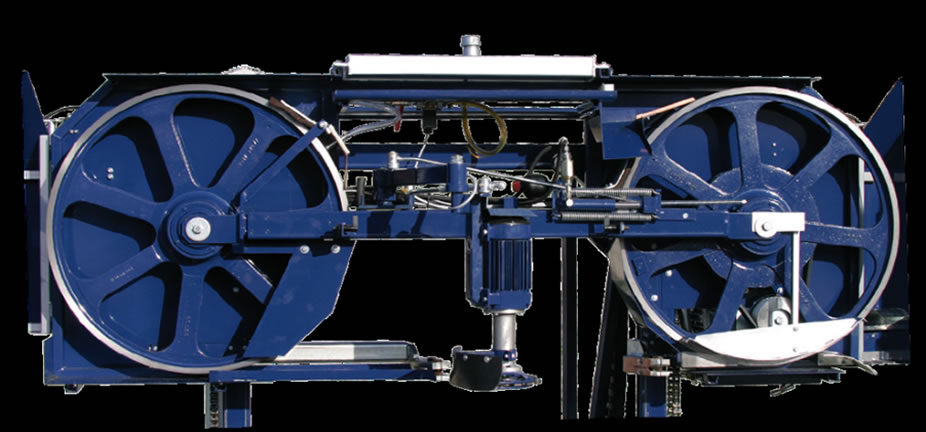

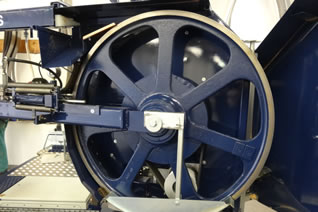

3. Pilový agregát

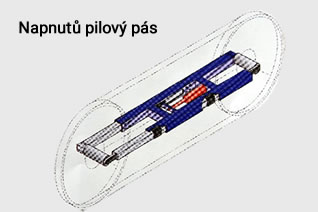

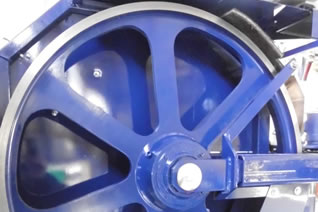

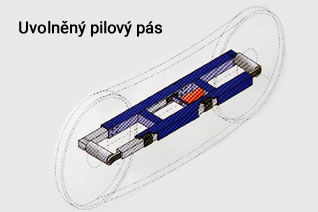

Hlavním charakterem agregátu je šikmé uložení pilové věže s pravým středovým napínáním vodících kladek. Šikmé uložení zajišťuje citlivý záběh a výběh pilového pásu z řezaného materiálu a vyšší rychlost řezu. Napnutí pásu je zajištěno centrálně umístěným výsuvným dílem rovnoměrně na obou stranách kladky. Pravé středové napínání zajišťuje velmi stabilní konstrukci a přesné vedení pilového pásu. Vodící kladky průměru 850 mm jsou z tlakově lité ocelolitiny.

Vedení pilového pásu

Hydraulicky ovládané vodítko zajišťuje vyšší stabilitu pásu v řezu.

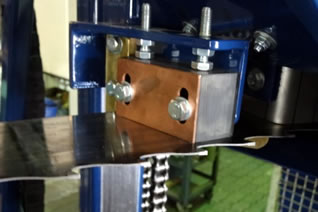

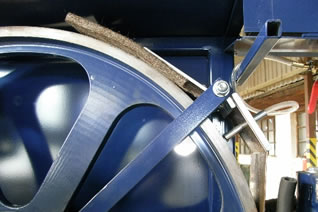

Ošetření vodících kladek

Měděné stěrače čistí trvale dosedací plochu vodících kladek. Plstěné stěrače zajišťují rovnoměrné rozprostření maziva.

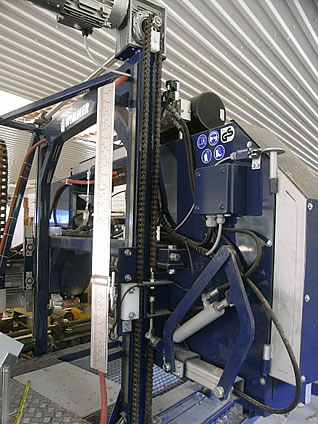

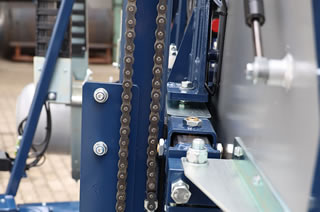

Nastavení výšky agregátu

Nastavení výšky agregátu zajišťuje motor s převodovkou prostřednictvím dvojice válečkových řetězů

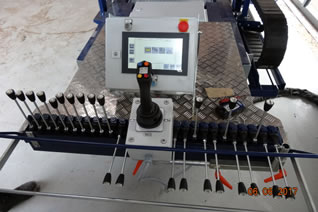

4. Obsluha

Pro ovládání hydraulických komponentů jsou použity mechanické ovládací prvky, které jsou přehledně uspořádány na ovládacím pultu. Díky modulární konstrukci je možné doplnění ovládacích prvků.

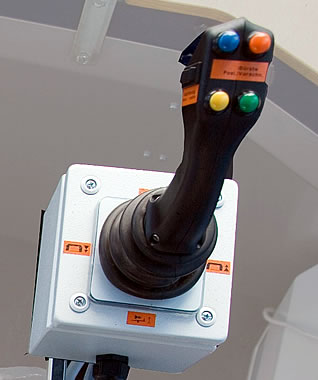

Ovládání pily multifunkčním joystickem

Všechny potřebné funkce pilového agregátu jsou ovládány joystickem a elektrohydraulickými ventily.
Funkce: pila vpřed-vzad-nahoru-dolu, předřezávací pila, vedení pásu, pozice pily, ometací kartáč.

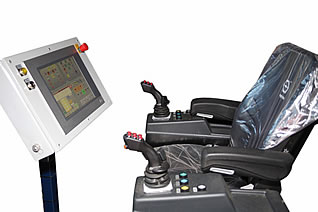

Profi ovládání

Komfort obsluhy této pily je na vysoké úrovni, kterou známe u velkých pil. Obsluha pomocí 2 joysticků ovládá celý provoz pásové pily. Použitím proporcionálních ovládacích ventilů zajišťujeme rychlé a citlivé ovládání všech hydraulických komponentů. Všechny funkce jsou volně programovatelné a přizpůsobí se každé obsluze.

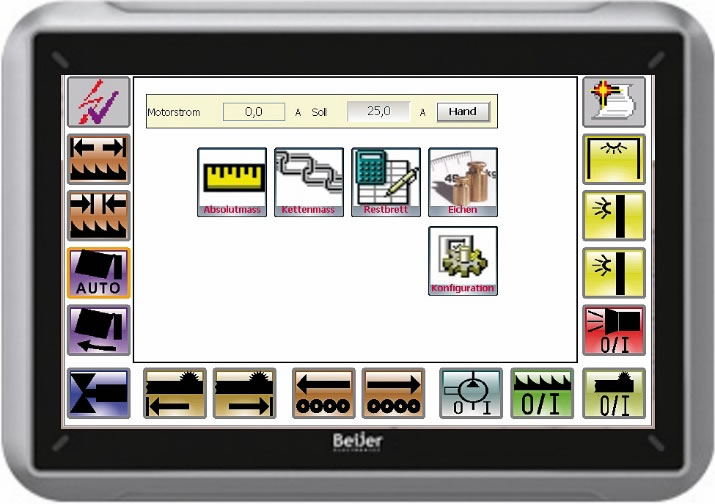

Počítač měření

• Absolutní míra – pila je polohována na požadovanou polohu
• Řetězová míra – on-line volba právě řezaného rozměru se zohledněním řezné spáry, uložení nejčastěji řezaných rozměrů
• Zbytkové prkno – nastavení pořezového schématu s automatickým nastavením pozice pily, uložení nejčastěji řezaných rozměrů, volba programu s přiřazením zákazníka.

Hydraulika

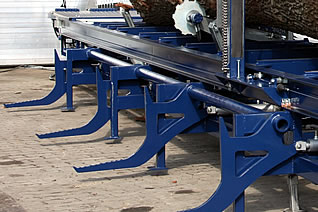

Zvedáky kmene

Zvedáky jsou vyrobeny z jednoho kusu a osazeny na masivní hřídeli. Pohon zvedáků zajišťuje dvojčinný hydraulický válec s vysokou nosností. Uspořádání je voleno tak, aby bylo možné zvedat kmeny libovolných délek.

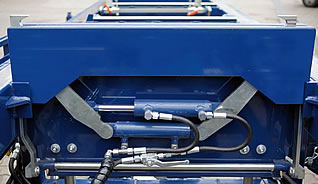

Vyrovnání kmene s upínacími háky

Vyrovnávací nosník s upínacími háky slouží k seřízení kmene v horizontální rovině. Pomocí upínacích háků je možné řezaný materiál přitáhnout k ukládacímu stolu. Upínky jsou mechanicky výškově nastavitelné a odpružené.

Upínací háky ve vyrovnávacím nosníku mohou být hydraulicky výškově stavitelné (vybavení za příplatek).

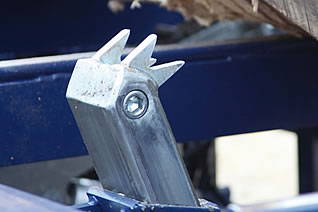

Obraceč kmene

Obraceč slouží k otáčení a upevnění kmene na pracovním stole. Díky masívní konstrukci odolává extrémnímu zatížení. Zvedací válec je umístěn uvnitř a takto chráněn proti poškození. Obraceč je upevněn na středovém nosníku a není tak namáhán základní rám.

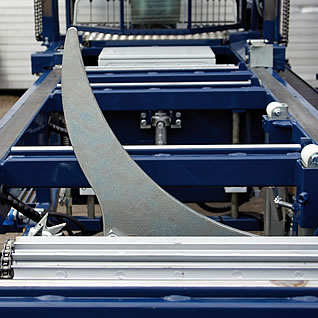

Obraceč půlměsíc

Obraceč ve tvaru půlměsíce slouží k obracení prisem. Citlivá manipulace s materiálem bez povrchového poškození.

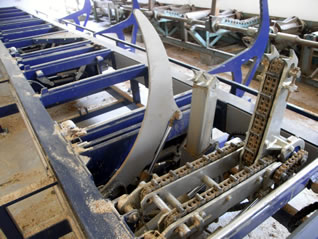

Řetězový obraceč kmene

Dvouramenný hydraulicky poháněný řetězový obraceč slouží k citlivému otočení kmene o 360°. Jednoduché a přesné ovládání šetří čas při základní manipulaci s kmenem na pracovním stole. Na konci ramene jsou bodce, které slouží k upevnění kmene.

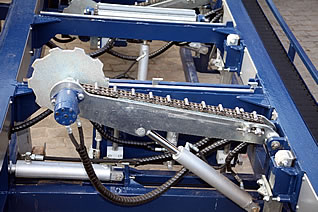

Řetězový obraceč kmene jednoramenný

Jednoramenný hydraulicky poháněný obraceč slouží k otáčení kmene v oblasti kořenových náběhů. Hvězdice na konci ramene pomáhá otočit kmeny i hraničních průměrů.

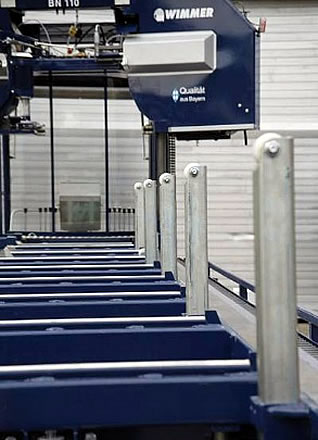

Svislé zarážky

Svislé zarážky jsou určeny pro pravoúhlé seřízení řeziva k pracovnímu stolu. Další funkcí zarážky je zadržení kmene při naložení na pracovní stůl zvedákem z boční strany pily. Na konci svislé zarážky jsou integrovány kladky, které pomáhají při otáčení kmene. Zdvih zarážek je pomocí hydraulického válce a táhla.

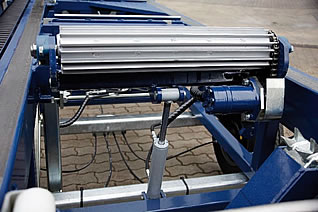

Posuvný válec

Posuvný válec je určený k posunu kmene v ose stroje. Výška válce je nastavitelná a konstrukce stabilní.

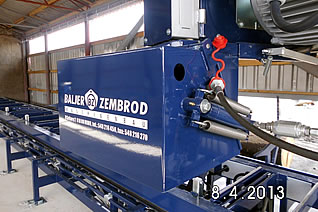

Zásobník na piliny (volitelné vybavení)

Zásobník je určen k zachytávání pilin. Hydraulický výsyp je možný v libovolně zvoleném místě.

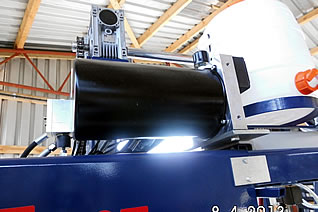

Dodatečný hydraulický agregát (jen ve spojení s multifunkčním joystickem)

slouží k ovládání hydraulických funkcí jako napínání pásu, posuv vodítka, pohyb předřezové pily a kartáče pomocí multifunkčního joysticku.

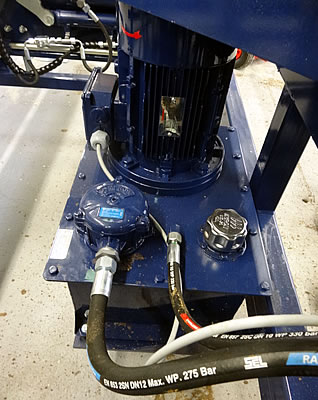

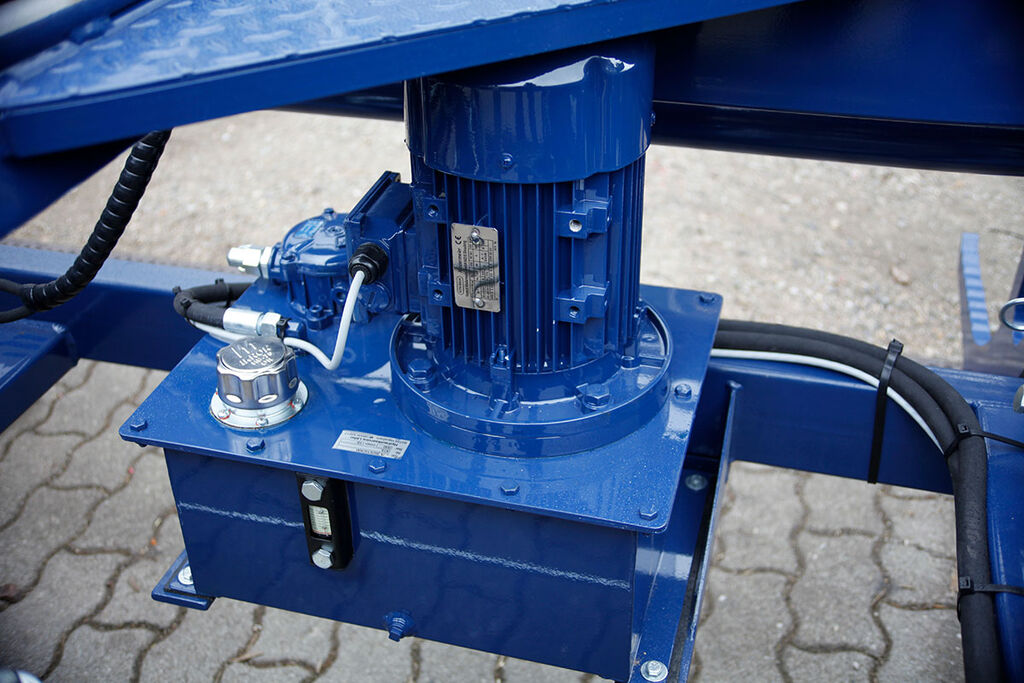

Hydraulický agregát obsahuje motor 3 kW, čerpadlo s průtokem 16 l/min, filtr a nádrž s olejoznakem.
Slouží k pohonu hydraulických komponentů osazených v rámu pily.

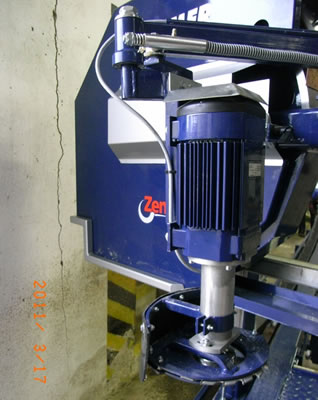

Předřezávací pila

Předřezávací pila čistí náběhovou event. výběhovou stranu řezné spáry a přispívá tak k výraznému prodloužení životnosti pásu. Ovládá se hydraulicky ze stanoviště obsluhy.

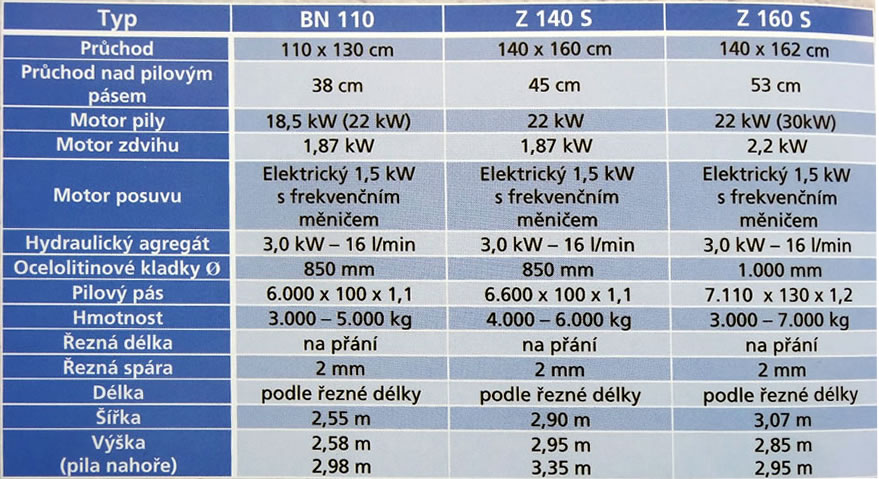

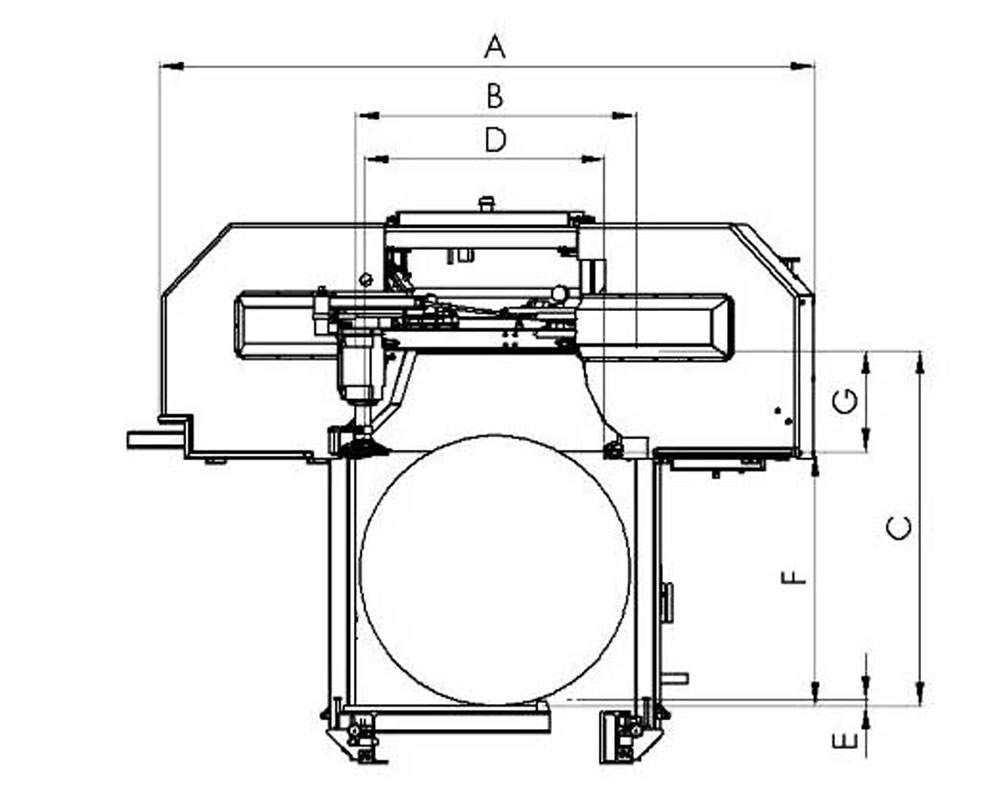

Technická data:

A = celková šířka
B = max. šířka kmene
C = max. výška kmene
D = max. šířka prken
E = min. tloušťka posledního prkna
F = max. výška prvního řezu
G = hloubka řezu (světlá výška nad pilovým pásem)
Všechna rozměry v mm

Naše kmenové pásové pily se neustále vyvíjejí. Proto jsou veškeré technické údaje, rozměry a hmotnosti nezávazné. Specifikace se mohou změnit bez předchozího upozornění.

Speciální vybavení

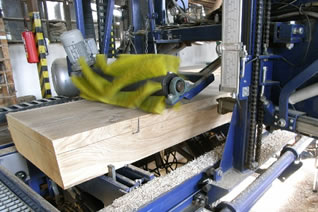

Kartáč pro ometání horní plochy řeziva.

Ostřik pásu

Při pořezu zaschlého nebo pryskyřičnatého dřeva doporučujeme použít ostřik pásu. Automatické dávkování ze zásobníku.

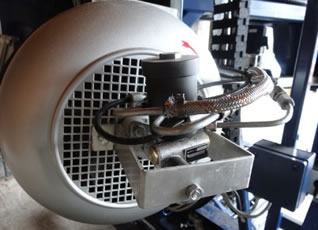

Centrální mazání

Automatické dávkování oleje na 5 mazacích míst s regulací množství.

Vybavení pro broušení

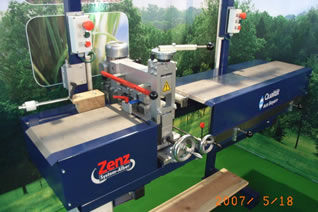

Válcovačka PLZ

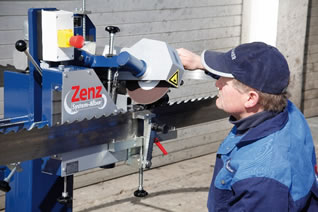

Brousící automat AHB (na sucho)

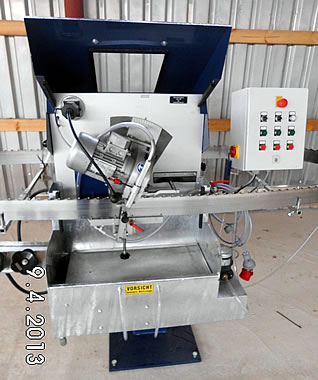

Brousící automat NSG 200 s vodním chlazením

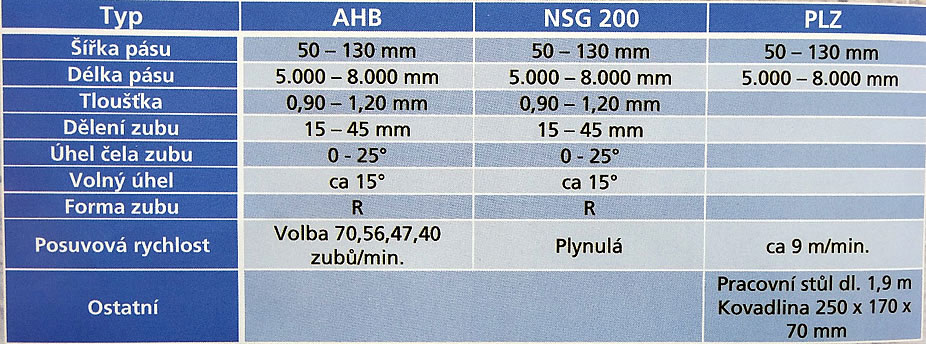

Technická data - brousící automaty a válcovací stůl

Všechna technická data a rozměry jsou nezávazná. Změna technických parametrů vyhrazena.

Příklady různých typů

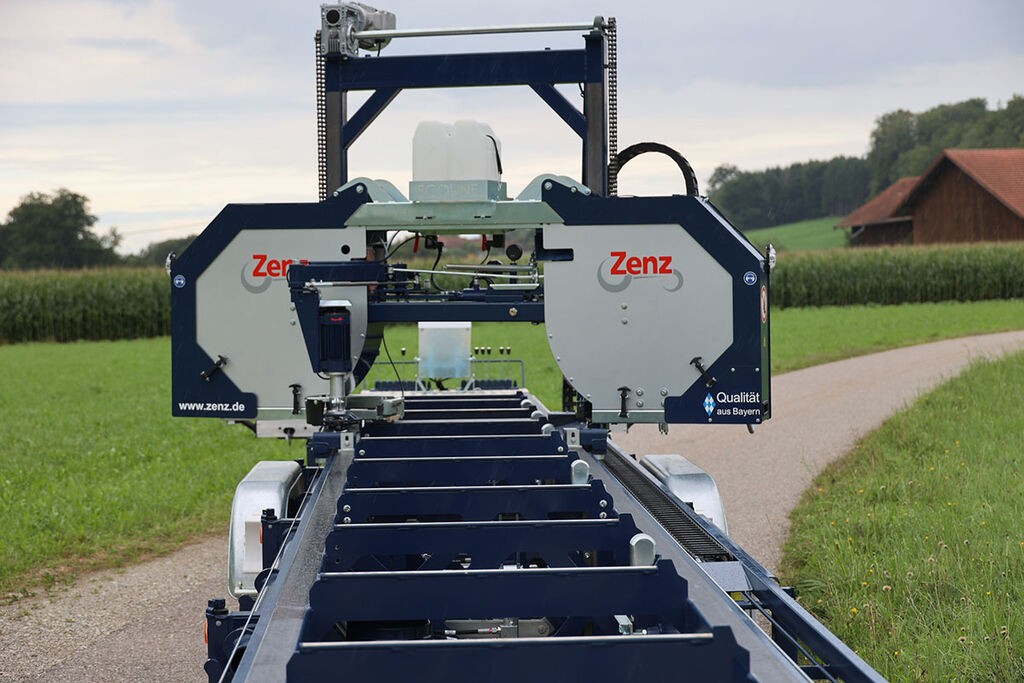

Řada Ecoline - základní rám

Řada Ecoline - hydraulika

Řada Ecoline - hydraulika

Řada Ecoline - hydraulika

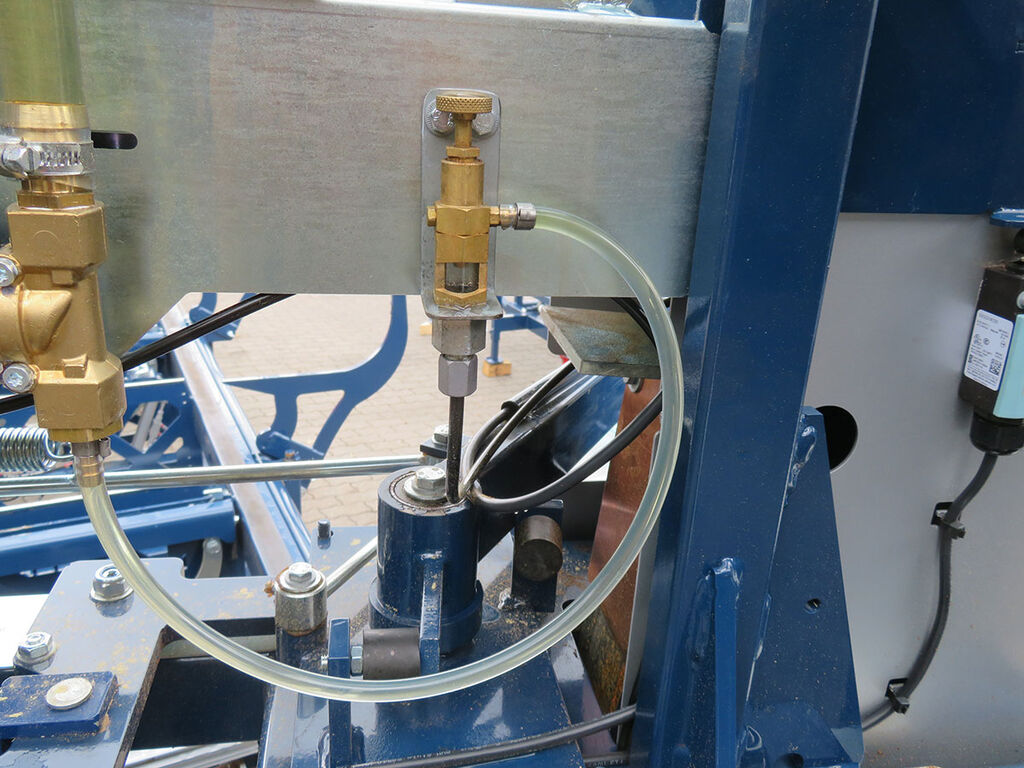

Řada Ecoline -mazání
